De acuerdo con la Directiva del CEM, la presencia del marcado CE se vuelve imperativa en el momento en el que se comercializan los equipos
En SVE Corp. realizamos dos tipos de pruebas CEM en nuestros laboratorios: las pruebas de inmunidad y las pruebas de emisiones
La certificación CE, o marcado CE, es un distintivo de conformidad obligatoria que certifica que un producto cumple con los estándares de la Unión Europea en términos de seguridad, salud o medio ambiente. Este sello, cuyas siglas corresponden a «Conformité Européenne”, es obligatorio para ciertos grupos de productos dentro del Espacio Económico Europeo (EEE), incluyendo equipos de protección personal, dispositivos médicos, maquinaria, electrónicos y juguetes.
Asimismo, también es requisito obligatorio para todos los productos fabricados en países no pertenecientes a la UE que se comercializan en el EEE. En este caso, el importador debe garantizar que el fabricante externo al EEE haya tomado las medidas necesarias para obtener el marcado CE.
La presencia de la certificación CE es un indicador fundamental de la conformidad de un producto con la normativa de la UE, facilitando la libre circulación en el mercado europeo. Al obtener el marcado CE, el fabricante asume la responsabilidad exclusiva de la conformidad con los requisitos legales para lograr la certificación CE, asegurando así la idoneidad del producto para su venta en el Espacio Económico Europeo.
Por lo tanto, este marcado afecta tanto a fabricantes, como a importadores y distribuidores de la siguiente manera:
- Los fabricantes deben realizar una evaluación de conformidad, crear un expediente técnico y emitir una declaración CE antes de aplicar el sello en su producto.
- Los importadores deben verificar que los fabricantes externos a la UE han completado los trámites necesarios para colocar el marcado CE en el producto.
- Los distribuidores deben presentar documentación que confirme la conclusión de los pasos requeridos por fabricantes e importadores para obtener el marcado CE.
¿Cómo afecta el marcado CE en las máquinas eléctricas?
En el ámbito de la ingeniería eléctrica, la mayoría de los dispositivos y máquinas tienen la capacidad de generar o ser susceptibles a perturbaciones electromagnéticas sin importar su nivel de tensión operativa (o rango de tensión). Es crucial destacar que el marcado CE, en conformidad con la Directiva CEM, es obligatorio desde 1996.
En el contexto europeo, y de acuerdo con la Directiva de Compatibilidad Electromagnética (CEM – 2014/30/UE), la presencia del marcado CE se vuelve imperativa en el momento en el que se comercializan estos equipos. Esta Directiva abarca una amplia gama de equipos, designados como «aparatos», e instalaciones fijas. No obstante, existen exclusiones específicas, tales como equipos de comunicación, productos sanitarios regidos por la Directiva correspondiente, aparatos intrínsecamente benignos (por ejemplo, simples juegos de cables), y equipos de radio utilizados por radioaficionados, entre otros.
Cabe mencionar que la Directiva actual (2014/30/UE) no es una directiva de seguridad. Las legislaciones que abarcan la seguridad de los aparatos que emiten radiaciones son otras, como el Reglamento (UE) 2023/1230 y la directiva sobre baja tensión. A continuación, se presenta una breve lista de otras directivas relevantes aplicables a aparatos eléctricos:
- Marca CE Directiva de baja tensión (Directiva 2014/35/UE)
- Marca CE Directiva de compatibilidad electromagnética (Directiva 2014/30/UE)
Marcado CE Reglamento de máquinas (Reglamento (UE) 2023/1230)- Marcado CE de equipos radioeléctricos y equipos terminales de telecomunicación y reconocimiento mutuo de su conformidad (Directiva 1999/5/CE)
- Marca CE Reglamento sobre productos sanitarios (Reglamento (UE) 2017/745 y Reglamento (UE) 2017/746)
¿En qué consisten los requisitos de conformidad CEM?

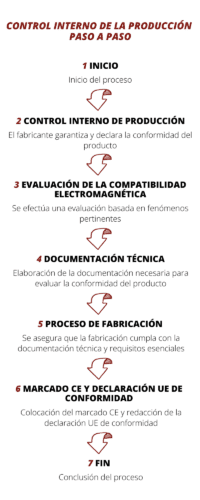

La principal metodología para garantizar la conformidad de los dispositivos conforme a la Directiva de Compatibilidad Electromagnética (CEM) se conoce como «control interno de la producción». Este es un proceso de autodeclaración por parte de los fabricantes; sin embargo, los fabricantes también pueden optar por que un organismo notificado evalúe sus dispositivos (siguiendo los lineamientos del anexo III de la Directiva). A continuación, se presenta un resumen de este proceso, según lo establecido en el anexo II de la Directiva:
La Directiva (CEM) establece dos criterios de protección que deben ser valorados durante la evaluación de la compatibilidad electromagnética de los dispositivos:
- Asegurar que la perturbación electromagnética generada no exceda el valor por el cual otros dispositivos no puedan funcionar con normalidad.
- Garantizar que el dispositivo posea un nivel de inmunidad a las perturbaciones electromagnéticas adecuado para su uso previsto, permitiéndole operar sin una degradación inaceptable de su función prevista.
Es importante señalar que la Directiva no establece límites específicos de emisiones ni define objetivos de inmunidad, por lo que no impone la obligación de realizar pruebas. No obstante, la omisión de pruebas suele considerarse una opción de alto riesgo. En contraste, la realización exhaustiva de pruebas CEM, conforme a las normas armonizadas aplicables, generalmente se percibe como la opción más segura.
Una vez que el fabricante ha llevado a cabo estas actividades y ha verificado que el dispositivo cumple con todos estos requisitos, se considera que está listo para recibir el marcado CE y se puede comercializar.
SVE Corp., al día con las pruebas de compatibilidad electromagnética (CEM)
En los laboratorios internos de SVE Corp., realizamos dos tipos de pruebas CEM: las pruebas de inmunidad y las pruebas de emisiones. Las pruebas de inmunidad evalúan la reacción de un dispositivo ante el ruido electromagnético u otras interferencias, mientras que las pruebas de emisiones miden la cantidad de ruido electromagnético que genera un dispositivo durante su funcionamiento habitual.
De acuerdo con la normativa vigente, existen criterios de conformidad que indican si un producto es apto o no. Se clasifican de la siguiente manera:
- Criterio de Aceptación A: Funcionamiento normal dentro de los límites especificados por el fabricante.
- Criterio de Aceptación B: Pérdida temporal o deterioro temporal del funcionamiento que cesa después de la desaparición de la perturbación; el equipo sometido a ensayo recupera su funcionamiento normal sin intervención de un operador.
- Criterio de Aceptación C: Pérdida temporal o deterioro temporal del funcionamiento, cuya corrección requiere de la intervención de un operador para su corrección.
- Criterio de Aceptación D: Pérdida de función o deterioro del funcionamiento no recuperable debido al daño del equipo o programa, o a una pérdida de datos.
En SVE Corp., hemos adoptado el Criterio de Aceptación A como estándar para todos nuestros productos, proporcionando así una robustez adicional.
Las pruebas exhaustivas que realizamos, respaldadas por un profundo conocimiento de la legislación, directrices y normativas de CEM, se centran en los productos desarrollados por nuestro departamento de I+D+i. Desde el concepto de diseño hasta la producción final, modelamos nuestros productos según los resultados obtenidos en estas pruebas.
Dependiendo del producto, estos ensayos pueden incluir:
- Inmunidad radiada mediante antena RF.
- Inmunidad radiada en los cables de alimentación y control.
- Inmunidad por acoplamiento en los cables de alimentación y control
- Inmunidad a las perturbaciones conducidas.
- Inmunidad a descargas electrostáticas (ESD).
- Inmunidad a transitorios eléctricos rápidos y ráfagas.
- Inmunidad a huecos de tensión.
- Emisiones radiadas.
- Emisiones conducidas.
- Distorsión armónica.
- Variaciones de tensión y Flicker.
Para poder llevar a cabo estas pruebas, en SVE Corp. contamos con un laboratorio completo que incluye instrumentos generadores de interferencias y equipos de medición de distorsión, entre los que se destacan los siguientes:

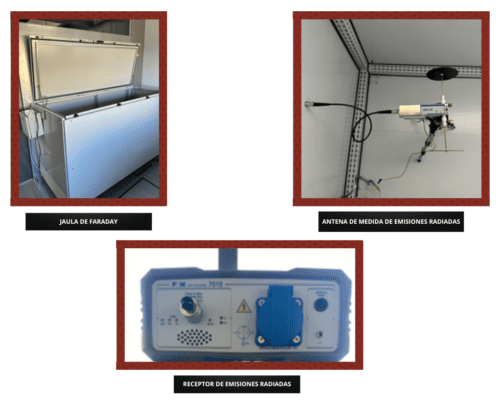

1. Jaula de Faraday para poder realizar pruebas de emisiones radiadas para equipos monofásicos y trifásicos de hasta 400 Vac:

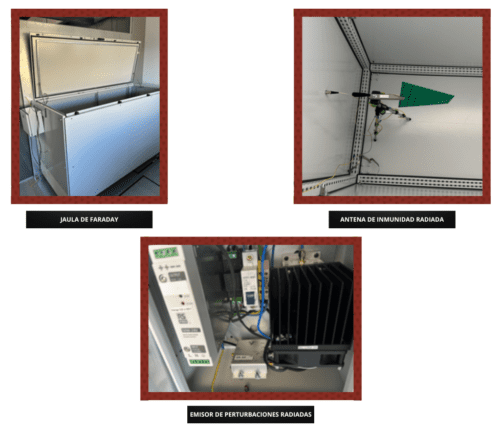

2. Jaula de Faraday para poder realizar pruebas de inmunidad radiada para equipos monofásicos y trifásicos de hasta 400 Vac:

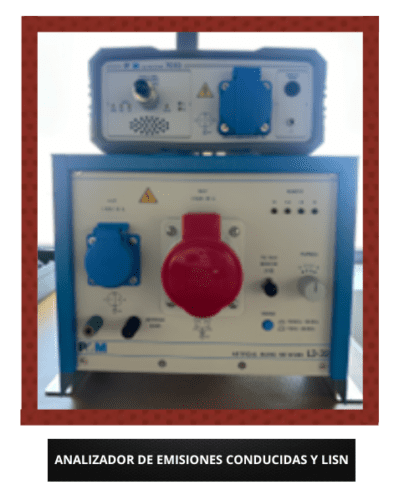

3. Receptor y LISN para poder realizar medidas de emisiones conducidas y emisiones radiadas de equipos monofásicos y trifásicos de hasta 400 Vac:

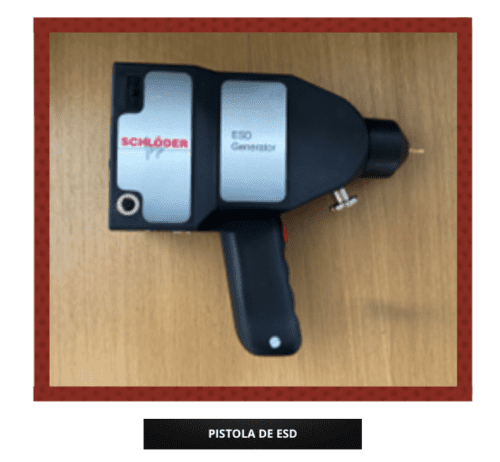

4. Pistola ESD para poder realizar pruebas de descargas electrostáticas de hasta 16 kVac:

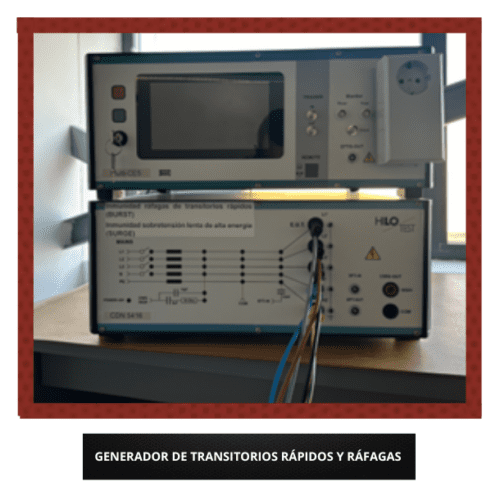

5. Generador de transitorios rápidos y ráfagas para equipos monofásicos y trifásicos de hasta 400 Vac:
