Control para 2 Bombas Jockey eléctricas en alternancia
SCF8M-JJ son controladores completos, de uso sencillo, automáticos y configurables, útiles para la gestión del funcionamiento en alternancia de 2 bombas Jockey hasta 18,5 kW en entornos con circunstancias diversas.
SCF8M-JJ gobiernan el encendido y paro de 2 bombas Jockey y las protegen mediante la acción de diferentes alarmas, visualizan los valores e informaciones más relevantes y gestionan la comunicación tanto con los elementos de contorno como con los vigilantes remotos.

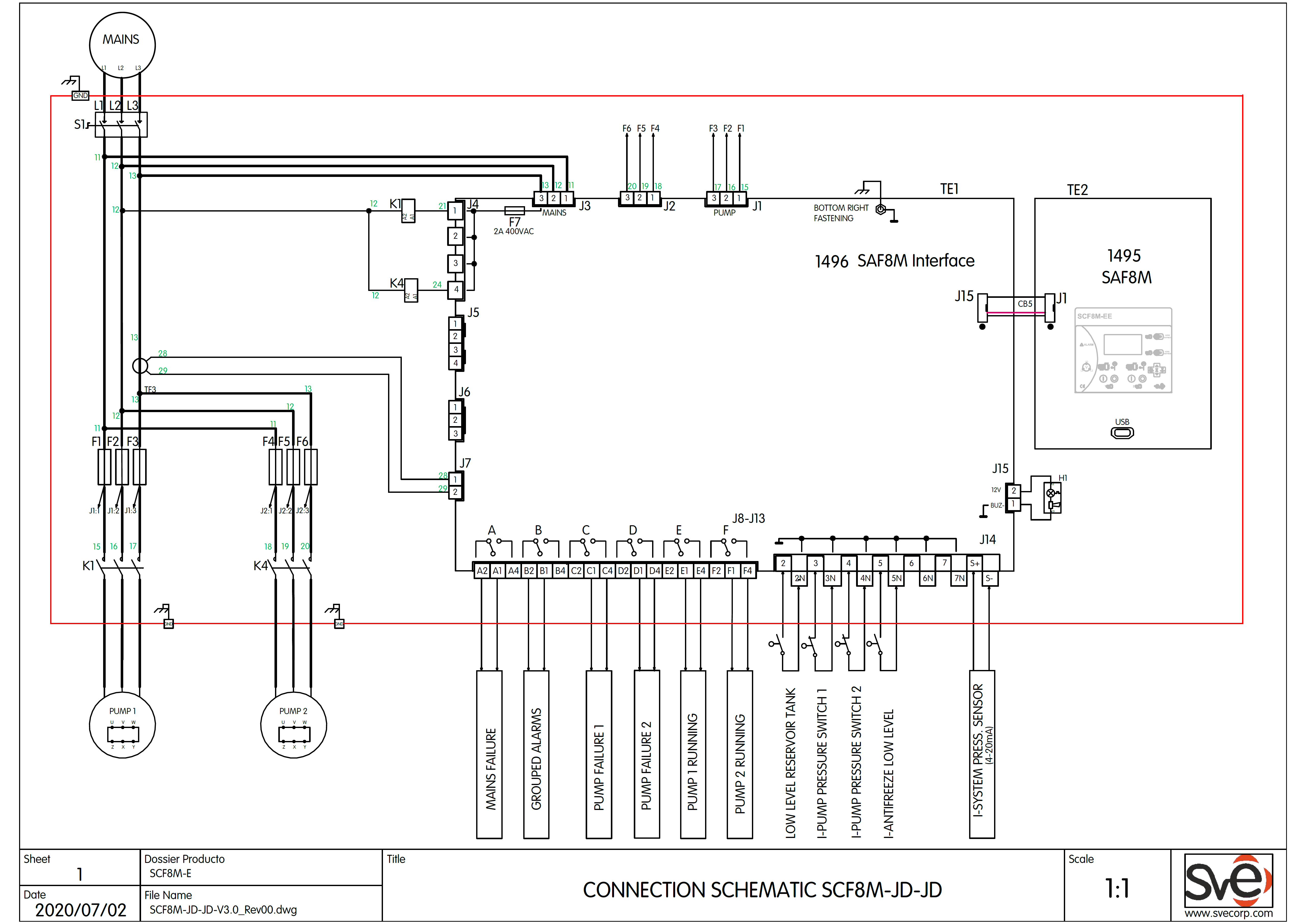

CARACTERISTICAS PRINCIPALES: SCF8M-JJ
Control 2 bombas Jockey eléctricas
Nº NORMAS Y REGLAS TECNICAS 1 EN 12845 2 UNE 23500 3 APSAD R5 Robinets d’incendie armés 4 LPC TB210 / FOC 5 Norma IEC 61439-1 Ed. 2011 Conjuntos de aparamenta BT 6 Regla técnica CEPREVEN R.T.1-ROC Ed.2004 7 Regla técnica CEPREVEN R.T.2-ABA Ed.2006 Nº GAMA DE PRODUCTO (según placas de características) 1 Tensión nominal entre fases 400 Vac / 230 Vac 2 Frecuencia nominal 50Hz / 60 Hz. 3 Potencia bomba Hasta 18,5 kW Nº CARACTERISTICAS CONSTRUCTIVAS 1 Envolvente exterior Grado de protección contra acceso a partes peligrosas IP65 2 Grado de protección contra impactos: IK10 Salvo Display 3 Grado Ignifugo: El fuego se extingue en <30s con goteo 4 Display Gráfico, Transflectivo: Visible con luz solar dirigida 5 Cableado Libre de halógenos 6 Resistencia al fuego: RZ1 según EN50200 (Max: 830º / 90min) 7 Temperaturas de trabajo Desde -5ºC hasta 50ºC 8 Tensión de aislamiento entre fases 500 Vac 9 Tensión de aislamiento entre fases y tierra 2.500 Vac 10 Impedancia de aislamiento fases y tierra 2 MΩ 11 Régimen de neutro TT (neutro y masa conectados a tierra por separado) 12 Entorno CEM-1 Nº INSTRUMENTOS DE MEDIDA EN DISPLAY 1 Sistema 3 Voltímetros: Tensión entre fases red eléctrica 2 1 Frecuencia de red eléctrica 3 1 Sentido de giro / secuencia de fases 4 1 Manómetro presión red hidraulica (sensor no incluido) 5 Bombas Jockey 1 Amperímetro: Intensidad de corriente consumida (bomba en funcionamiento) 6 1 Medidor potencia activa kW (bomba en funcionamiento) 7 1 Medidor factor de potencia (Cos φ) (bomba en funcionamiento) 8 Interno 1 Voltímetro: Tensión de alimentación del controlador 9 Interno 1 Voltímetro: Tensión batería back-up Nº PROTECCION DE BOMBA Y SISTEMA 1 Fallo de tensión de red eléctrica 2 Fallo de secuencia de fases 3 Fallo de frecuencia de red eléctrica 4 Cortocircuito bombas Jockey 5 Fallo tensión de control 6 Bajo nivel de reserva de agua 7 Baja tensión de batería back-up 8 Bajo factor de potencia en bombas Jockey 9 Bajo consumo en bombas Jockey 10 Sobrecarga térmica en bombas Jockey 11 Fallo de sensor de presión 12 Bajo nivel de líquido anti congelante Nº COMUNICACIONES Y TRANSMISION DE SEÑALES 1 Puerto micro USB Boot loader para actualización de firmware (versiones de producto) 2 Configuración de SAF (PLC del panel) 3 Monitorización con PC: Estado general de la instalación y las bombas 4 Descarga de datos a Pendrive: Histórico de eventos / Registro de presiones 5 Puerto ETHERNET (Opcional) Configuración de SAF (PLC del panel) 6 Monitorización con PC: Estado general de la instalación y las bombas 7 Puerto RS485 (Opcional) Configuración de SAF (PLC del panel) 8 Monitorización con PC: Estado general de la instalación y las bombas 9 Contactos libres de potencial :
hasta 30VDC / 0,3AmpFallo de tensión de red eléctrica 10 Alarmas agrupadas 11 Fallo bomba-1 12 Fallo bomba-2 13 Bomba-1 en marcha 14 Bomba-2 en marcha Nº IDIOMAS / OTRAS FUNCIONES 1 ESPAÑOL / ENGLISH / ITALIANO / FRANÇAIS / PORTUGUES / DEUTSCH / NEDERLANDSE 2 Medidor de presión de sistema: Muestra en pantalla: Tarado niveles de demanda y stop 3 2 modos de funcionamiento: OFF / AUTO 4 Registro de eventos: Histórico de 500 eventos en memoria: Descargables a pendrive 5 Registro de presiones: Histórico de 16.000 registros en memoria: Descargables a pendrive 6 Indicación número de arranques + Horas y minutos bombas Jockey 7 Elementos de potencia: Contactores en AC-3 / Interruptores en AC-23
