FIRE FIGHTING

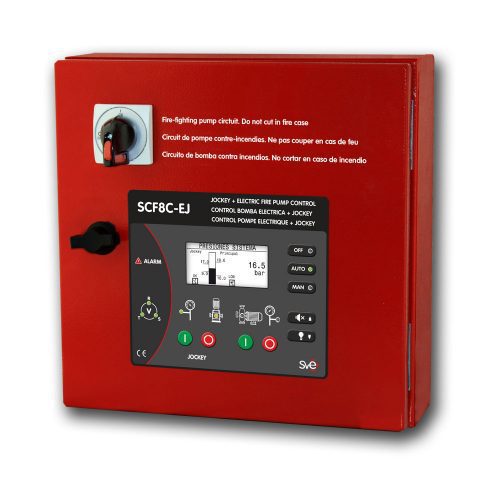

SCF8C-EJ

Los paneles de control SCF8C-EJ son instrumentos de pequeño tamaño y peso, automáticos y configurables, útiles para la gestión del funcionamiento de bombas Principal eléctrica pequeña + Jockey contra incendios de diferentes potencias en entornos con circunstancias diversas.

Gobiernan el encendido y paro de la bomba Principal eléctrica y la bomba Jockey y las protegen mediante la acción de diferentes alarmas, visualizan los valores e informaciones más relevantes y gestionan la comunicación tanto con los elementos de contorno como con los vigilantes remotos.

CARACTERISTICAS PRINCIPALES

  • NORMAS Y REGLAS TECNICAS
    1 Norma                    UNE 23500 Ed.2012 (anexo-C)
    2 Norma                    UNI 10779 Ed. 2014
    3 Norma                    IEC 61439-1 Ed. 2011 Conjuntos de aparamenta BT
    4 Regla técnica         CEPREVEN R.T.1-ROC Ed.2004
    5 Regla técnica         CEPREVEN R.T.2-ABA Ed.2006



  • GAMA DE PRODUCTO (según placas de características)
    1 Tensión nominal entre fases 400 V AC / 230 V AC
    2 Frecuencia nominal 50Hz / 60Hz.
    3 Potencia bomba Principal Hasta 7,5 kW
    4 Potencia bomba Jockey Hasta 2,2 kW
    5 Tipo de arranque Directo
  • CARACTERISTICAS CONSTRUCTIVAS
    1 Envolvente exterior Grado de protección contra acceso a partes peligrosas IP65
    2 Grado de protección contra impactos: IK10 Salvo Display
    3 Grado Ignifugo: El fuego se extingue en <30s con goteo
    4 Display Transflectivo: Visible con luz solar dirigida
    5 Cableado Libre de halógenos
    6 Resistencia al fuego: RZ1 según EN50200 (Max: 830º /  90min)
    7 Temperaturas de trabajo Desde -5ºC hasta 50ºC
    8 Tensión de aislamiento entre fases 500 V AC
    9 Tensión de aislamiento entre fases y tierra 2.500 V AC
    10 Impedancia de aislamiento  fases y tierra 2 MΩ
    11 Régimen de neutro TT (neutro y masa conectados a tierra por separado)
    12 Entorno CEM-1
  • INSTRUMENTOS DE MEDIDA EN DISPLAY
    1 Sistema 3 Voltímetros: Tensión entre fases red eléctrica
    2 1 Frecuencia de red eléctrica
    3 1 Sentido de giro / secuencia de fases
    4 1 Manómetro presión red hidraulica (sensor no incluido)
    5 Bomba Principal 1 Amperímetro: Intensidad de corriente consumida
    6 1 Medidor potencia activa kW
    7 1 Medidor factor de potencia (Cos φ)
    8 Bomba Jockey 1 Amperímetro: Intensidad de corriente consumida
    9 1 Medidor potencia activa kW
    10 1 Medidor factor de potencia (Cos φ)
    11 Interno 1 Voltímetro: Tensión de alimentación del controlador
    12 Interno 1 Voltímetro: Tensión batería back-up
  • PROTECCION DE BOMBA Y SISTEMA
    1 Fallo de tensión de red eléctrica
    2 Fallo de secuencia de fases
    3 Fallo de frecuencia de red eléctrica
    4 Disparo protecciones bomba Principal
    5 Sobrecarga térmica bomba Principal
    6 Fallo de arranque bomba Principal
    7 Cortocircuito bomba Jockey
    8 Sobrecarga térmica bomba Jockey
    9 Fallo de arranque bomba Jockey
    10 Bajo nivel de reserva de agua
    11 Baja tensión de batería back-up
    12 Fallo de tensión de control
    13 Bajo nivel depósito de cebado
    14 Fallo presión de impulsión bomba Principal
  • COMUNICACIONES Y TRANSMISION DE SEÑALES
    1 Puerto USB Boot loader para actualización de firmware
    2 Contactos libres de potencial : hasta 250 V AC / 2 A Bomba en marcha
    3 Alarmas agrupadas
  • IDIOMAS / OTRAS FUNCIONES
    1 ESPAÑOL / ENGLISH / ITALIANO / FRANÇAIS / PORTUGUES
    1 Indicación número de arranques bomba Jockey
    2 Indicación número de horas de funcionamiento bomba Principal
    3 Indicación estados de presostatos
    4 Indicación demandas de funcionamiento activa
    5 Bocina de 80dB
